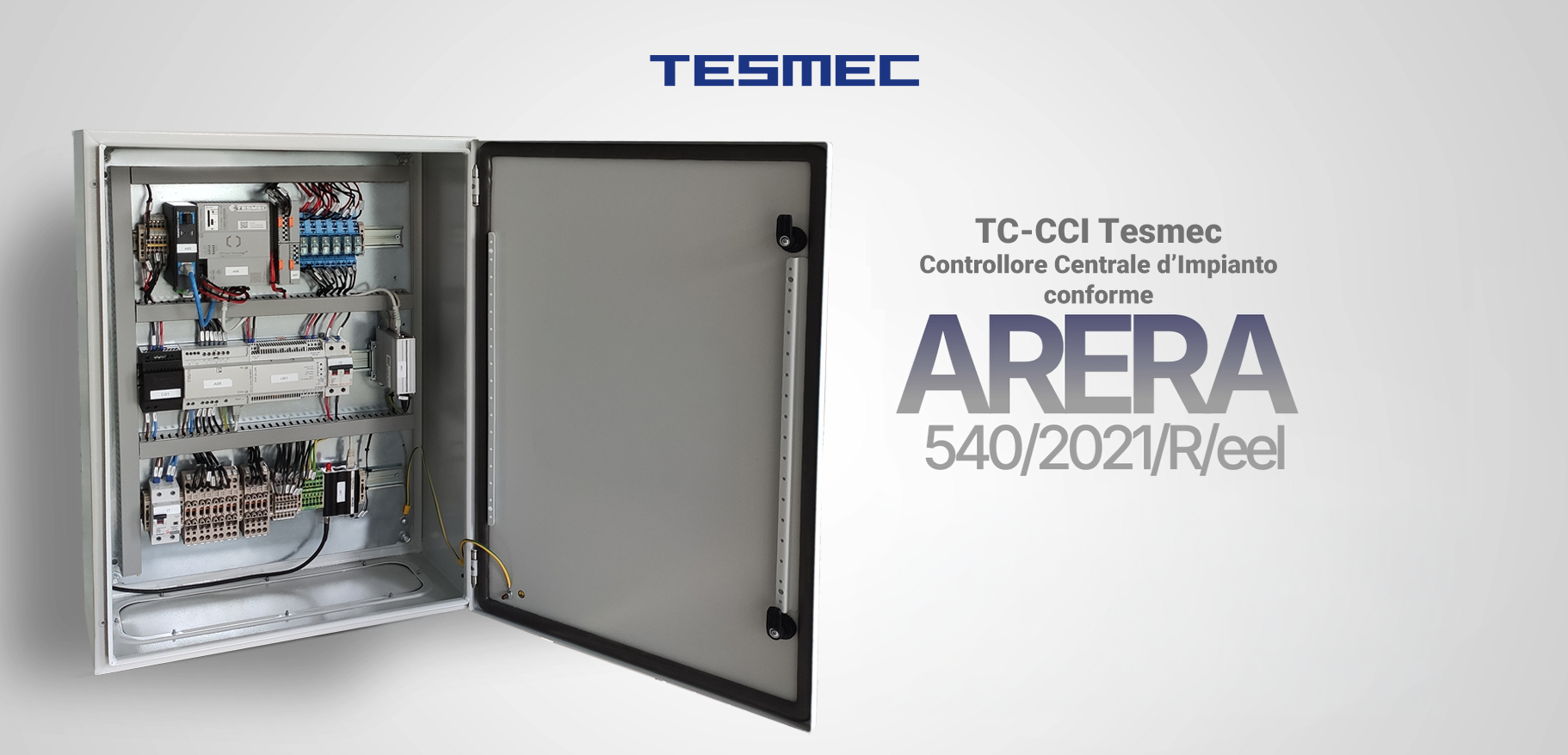

TC-CCI
Controllore Centrale di Impianto
TC-CCI è il Controllore Centrale di Impianto progettato da Tesmec Automation per rispondere ai nuovi requisiti della delibera ARERA 540/2021/R/eel che introduce l’obbligatorietà del dispositivo per impianti di produzione connessi alla rete in media tensione e con potenza nominale complessiva maggiore o uguale a 1 MW.
Tesmec Automation ha sviluppato il proprio dispositivo TC-CCI implementando l’intero stack applicativo basato su IEC 61850 in conformità ai più stringenti requisiti di cybersecurity secondo lo standard IEC 62351, oltre agli algoritmi software di gestione degli impianti e configurazione del dispositivo stesso.
Benefici
TC-CCI rispetta tutti i requisiti prescritti dagli Allegati O e T della norma CEI 0-16
Architettura modulare e flessibile per rispondere alle esigenze di diverse tipologie di impianti connessi alla rete MT
Conforme agli standard IEC 62351, IEC 62443-4-1 (ML3), IEC 62443-4-2 (SL2), e dotato di chip crittografato FIPS 140-2 (Livello 3)
Caratteristiche
- Design compatto e modulare in armadio
- Conforme agli obblighi di osservabilità (PF1) e predisposto per aggiornamenti futuri (PF2)
- Protocolli di comunicazione sicuri secondo standard IEC 62351: hard-wired, seriale Ethernet, Modbus RTU, Modbus TCP, IPv4 e IPv6, IEC 61850 (MMS e Goose), SSL client e server
- Cybersecurity HW e SW
- Configuratore web-based
- Autodiagnostica, data logger, asset inventory, ricevitore GNSS e sincronizzazione oraria NTP/SNTP
Specifiche Tecniche

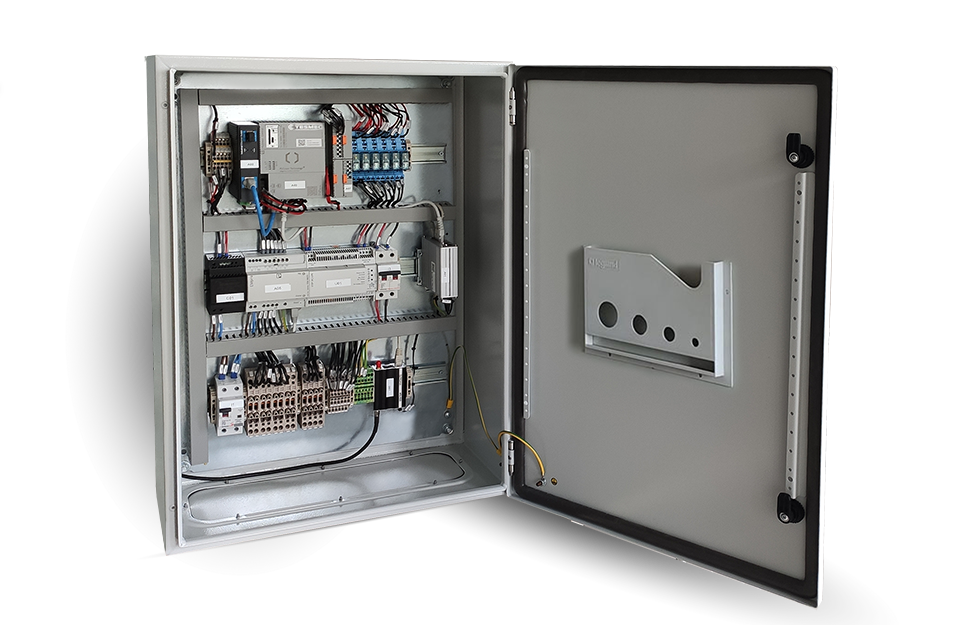

ARMADIO
| Dimensioni | 500mm x 250mm x 700mm |
| Tensione di alimentazione | 230Vac; 110Vdc |
MODULO CPU
| Processore | Intel® Atom™ x5-E3930 2x 1,3 GHz |
| Interfacce indipendenti(MAC address distiniti) | 3* Connettore femmina RJ45 (Ethernet in RJ45-Twisted-Pair) |
MODULO DI
| Numero ingressi digitali | 16 (NPN) |
| Tecnica di connessione | 1 conduttore |
MODULO PORTA OPERATORE
| Interfaccia ingresso | RS232 |
| Collegamento | Connessione Push-in |
| Nota sul tipo di connessione | Utilizzate cavi schermati. Posate la schermatura su entrambi i lati. |
MODULO MEDIA/CONVERTER
| Interfaccia ingresso | 1-port 10/100Base-Tx RJ-45 with auto negotiation and auto-MDI/ MDI-X function |
| Interfaccia uscita | 1-port 100Base-Fx SFP interfaccia |
MODULO SERVER NTP
| Interfaccia ingresso | RS232 |
| Protocollo | NTP SERVER STRATUM-1 PTP IEEE1588 GRANDMASTER |
| Sicurezza | MD5, RSA, DSA, SSLsecurity |
ANTENNA GNSS
| Lunghezza |
- 5 m (inclusa) |
| Guadagno | 38 db |
| Interfaccia | SMA GNSS |
MISURATORE MULTIFUNZIONALE
| Protocollo di comunicazione | Modbus/TCP |
| Collegamento | RJ45 |
| Range tensione di alimentazione |
100 V AC ... 230 V AC (±20 %) |
| Accuratezza misure tensione e corrente |
0,2% |
SWITCH ETHERNET
| Interfaccia ingresso | 5 x RJ45 ports, 10/100/1000 Mbps |
MODULO DI CONTINUITA' UPS CON BATTERIA INTEGRATA
| Efficienza |
> 98 % (Funzionamento di rete, con batteria carica) |
| Potenza d'uscita | 72 W |
| Tempo di riserva | 90 min. (1 A) |
PROTOCOLLI
| Protocollo comunicazione IEC 61850 | |
| Protocollo di crittografia TLS secondo lo standard IEC 62351-3 | |
| Protocollo IEC 60870-5-104 e 60870-5-101 | |
| Protocollo DNP3 | |
| Protocollo ModBus TCP e RTU | |
| Protocollo MQTT |
